자동차부품 정밀 한계게이지,스냅게이지,압축지그,밴딩시험지그 제작 및 납품

페이지 정보

작성자 no_profile panda 쪽지보내기 메일보내기 자기소개 아이디로 검색 전체게시물 댓글 0건 조회 125회 작성일 20-12-31 17:15
쪽지보내기 찜하기(스크랩)

본문

▶시험설비 & 검사,측정지그 전문제작업체 에스엠중신

   WEB : www.smfasteners.co.kr

   BLOG : https://blog.naver.com/rinklee123

   TEL : 031-319-0913

   FAX : 031-624-0913


▶정밀 한계게이지, 스냅게이지, 인장지그, 압축지그, 세미오토 스테이지, KS시험용 지그, 각종 스페셜지그, 인장메인지그, 인장 쐐기지그,

  인장 전단지그, 인장 웨찌지그, 목재시험용 인장지그, 판재시험용 인장지그, 자동차부품 시험용지그, 나사게이지, 플러그게이지, 링게이지,

  마스터게이지, 관용테이퍼 나사게이지, 관용평행 나사게이지, 정밀 제품측정 종합검사구, 하네스 더미, 동심도게이지, 스페셜 검사구등


여기서는 최근 납품된 한계게이지, 스냅게이지, 압축시험지그, 폴리싱 세미오토 헤드에 대해 간단히 이미지를 올려보도록 하겠습니다

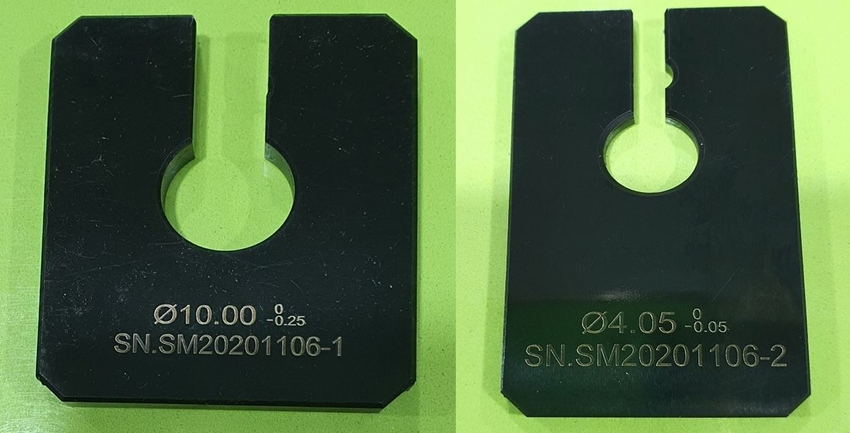

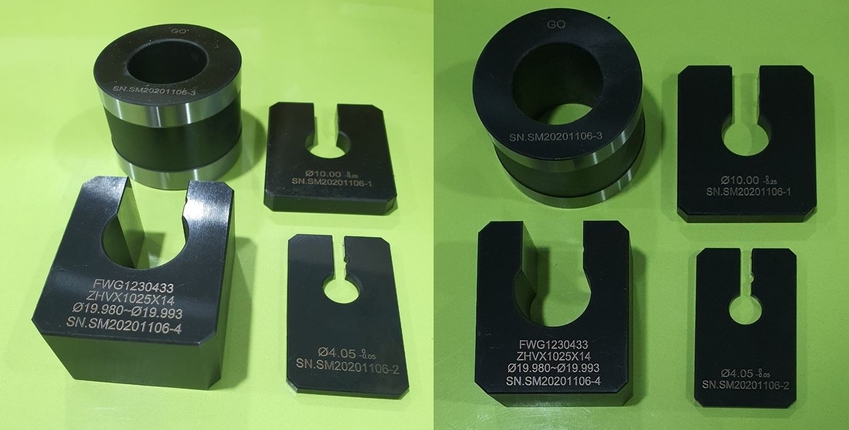

1.한계 게이지(PLUG GAUGE) 및 스냅게이지






1)해당제품은 한계 PLUG GAUGE와 스냅게이지로 시험제품의 치수, 시험재료의 특성, 시험방법을 고려하여 제작되었습니다

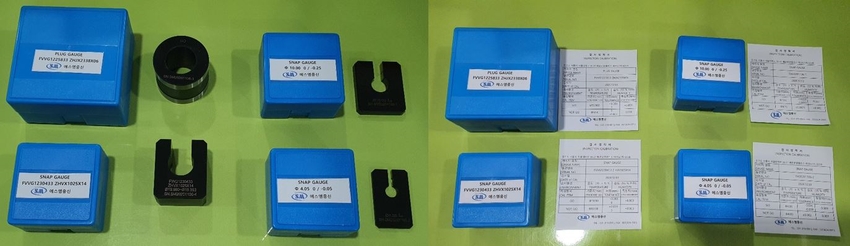

2)검교정을 진행할 수 있도록 제품별 일련번호를 명시하였습니다

3)한계 PLUG GAUGE는 GO Ø55.950~Ø55.953,NOGO Ø55.997~Ø56.000으로 스냅게이지는 Ø19.980~Ø19.993,

Ø4.00~Ø4.05, Ø9.75~Ø10.00로 허용공차에 맞게 제작 납품되었습니다

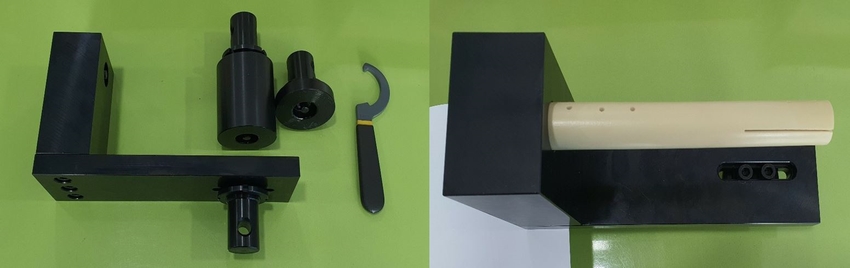

2.압축 및 밴딩시험(Bending Test) L형 지그



1)압축시험지그는 상부지그와 하부지그로 구분되며 상부지그는 Ø60 x 150L, 하부지그는 Ø60 x 70L로 시험시료에 맞춰

시료가 상하 모두 1cm삽입 될 수 있도록 제작되었습니다

2)밴딩시험(Bending Test) L형지그는 80mm(W) x 230mm(L) x 150mm(H)로 시험시료에 맞춰 시료가 3cm 삽입될 수 있도록

제작되었습니다

3)재질은 고객협의하에 SKD-11을 적용하였으며 제품보호를 위해 흑착색처리를 하였습니다



3.폴리싱 세미오토헤드


1)마운팅 몰딩작업후 폴리싱 작업시 사용하는 세미오토헤드입니다 일반적으로 마운팅 몰딩 규격이 32mm, 35mm, 40mm이 있으며

이번에는 고객요청에 따라 32mm로 제작 납품되었습니다
